Parametrische Planung: Ästhetik und Akustik im Einklang

Verbindet man parametrische Planung mit Simulationen und digitalen Fertigungsmethoden können ästhetisch wie funktional völlig neuartige Bauteile entstehen. Die Akustikwände im neuen Erweiterungsbau von Basler & Hofmann in Esslingen zeigen, wie dank diesem Zusammenspiel die Raumakustik optimiert werden konnte.

8'500 identische Holzelemente bilden einen ästhetischen Blickfang und sorgen zugleich für eine exzellente Raumakustik. Sie sind so angeordnet, dass mit dem Wandern des Lichts durch den Raum im Tagesverlauf stetig neue Muster an der Wand entstehen.

Die Akustikwände wurden von Gramazio Kohler Research, der Professur für Architektur und Digitale Fabrikation an der ETH Zürich parametrisch entworfen – das heisst, sie wurden anhand der relevanten Parameter programmiert. Auf diese Weise lassen sich innert kürzester Zeit unzählige Gestaltungsvarianten generieren. Die Akustikingenieure simulierten die Wirkung an verschiedenen Entwurfsvarianten. So wurde gemeinsam die ästhetisch und funktional optimale Anordnung der Holzelemente bestimmt. Die Wände aus Holzelementen beeinflussen die Akustik durch die bewusst gestalteten "Lücken" zwischen den Elementen. Die Schallwellen werden durch den dahinterliegenden Hohlraum absorbiert. Zudem sorgt die Oberflächenstruktur der Wand für eine diffuse Streuung des Schalls.

Mit einem herkömmlichen, zweidimensionalen Plan wäre kaum ein Mensch in der Lage, ein derart komplexes Muster zu bauen. Eine Augmented Reality-Anwendung, die Forschende der ETH Zürich entwickelt haben, visualisierte die exakte Lage jedes Bauelements und ermöglichte die exakte Schichtung der Holzelemente. ERNE beteiligte sich als Realisierungspartner an diesem einmaligen Projekt.

Bauherrschaft: Basler & Hofmann AG, Esslingen
Projektleitung: Basler & Hofmann AG, Esslingen
Architektur und Parametrisierung: Gramazio Kohler Research, Professur für Architektur und Digitale Fabrikation, ETH Zürich
Entwicklung AR-Montagesystem: Robotic Systems Lab, Institut für Robotik und Intelligente Systeme, ETH Zürich und Gramazio Kohler Research, Professur für Architektur und Digitale Fabrikation, ETH Zürich
Fachplaner Akustik: Basler & Hofmann AG, Esslingen, Strauss Elektroakustik GmbH, Bern
Realisierungspartner: ERNE AG Holzbau, Laufenburg

Impressionen

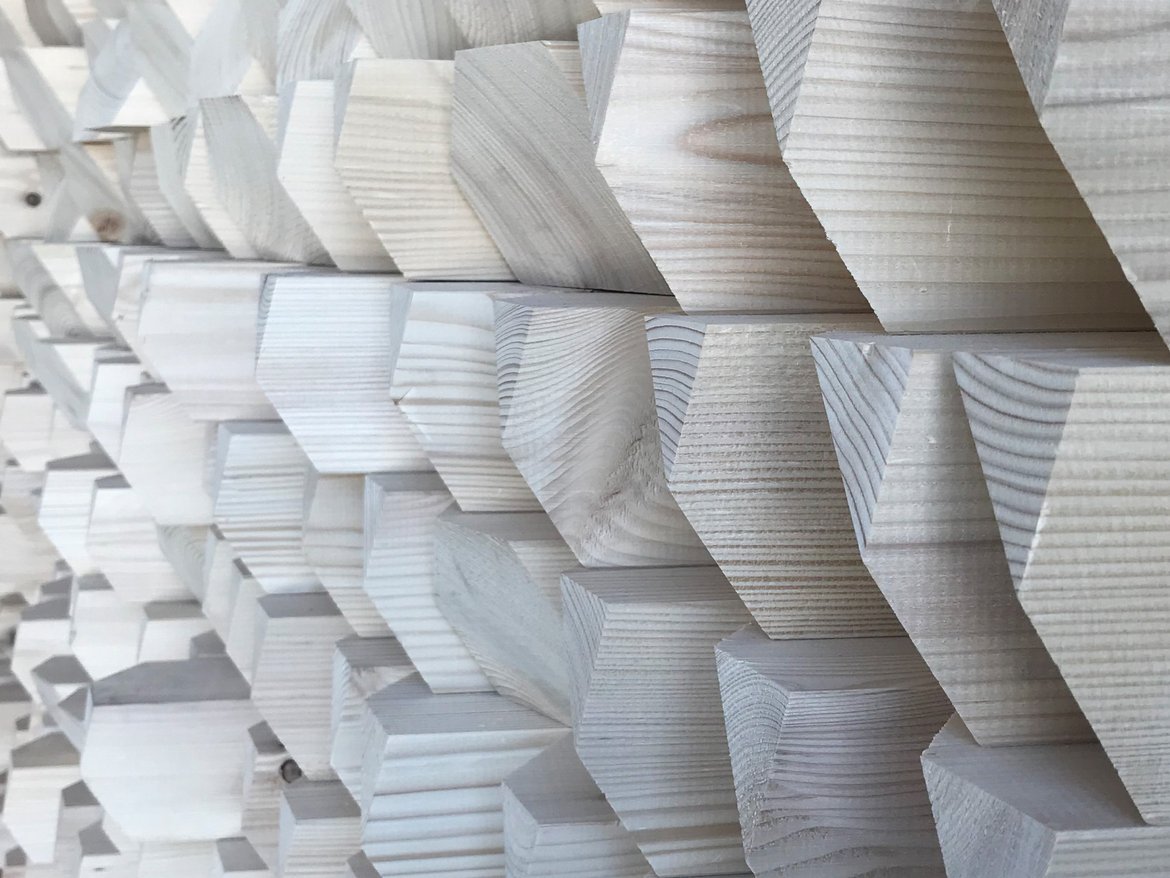

Akustikwand - Basler & Hofmann, Esslingen
Gramazio Kohler Research, ETH Zürich
Mehr zum Projekt
